美国Data Physics(迪飞 DP) 进口 UW350 UW600 SubTrack 水声换能器,大功率甚低频水下声源,水下振动台,水声发射器,发射换能器,舰船水下声源模拟,水听器标定,反水雷
品牌: Data Physics(美国迪飞DP)
型号: 水下振动台
规格: 声压级:165dB
概述: Data Physics水下声学系统技术成熟,是一个完整的交钥匙工程,并提供安装、试验支持和终身维修服务。UW350和UW600水声换能器是一个具有极其优异的低频性能的宽带水下声源,该设备具有极高的系统可靠性
产品详细

Data Physics signalSound 水下声学测试系统-01.png


Data Physics signalSound 水下声学测试系统-02.png




Data Physics signalSound 水下声学测试系统-03.png



Data Physics signalSound 水下声学测试系统-04.png



Data Physics signalSound 水下声学测试系统-05.png


Data Physics signalSound 水下声学测试系统-06.png


Data Physics signalSound 水下声学测试系统-07.png

Data Physics signalSound 水下声学测试系统-08.png


Data Physics signalSound 水下声学测试系统-09.png


Data Physics signalSound 水下声学测试系统-10.png



概述

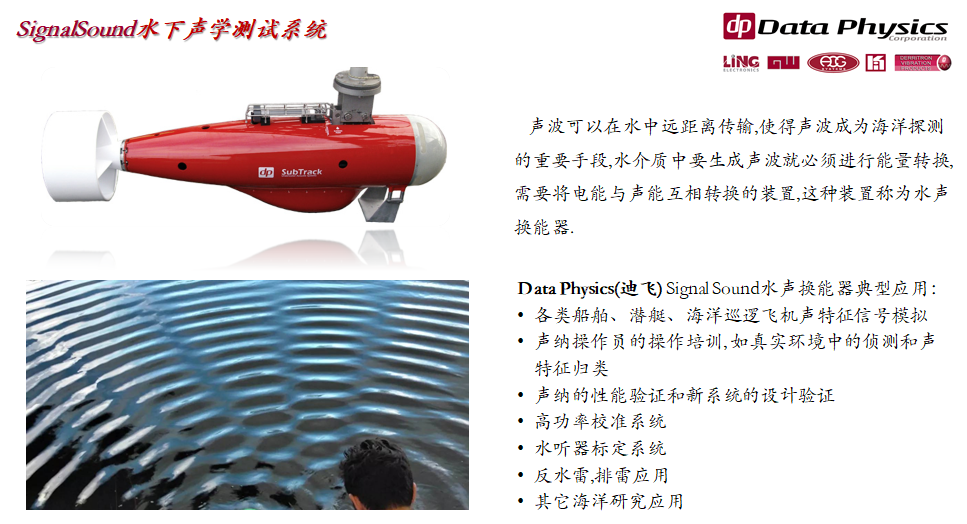

SignalSound水下声学测试系统

声波可以在水中远距离传输,使得声波成为海洋探测的重要手段,水介质中要生成声波就必须进行能量转换,需要将电能与声能互相转换的装置,这种装置称为水声换能器.

Data Physics(迪飞) Signal Sound水声换能器典型应用:

各类船舶、潜艇、海洋巡逻飞机声特征信号模拟

声纳操作员的操作培训, 如真实环境中的侦测和声特征归类

声纳的性能验证和新系统的设计验证

高功率校准系统

水听器标定系统

反水雷,排雷应用

其它海洋研究应用


Product Feature 产品特点

Data Physics水下声学系统技术成熟,是一个完整的交钥匙工程,并提供安装、试验支持和终身维修服务。UW350和UW600水声换能器是一个具有极其优异的低频性能的宽带水下声源,该设备具有极高的系统可靠性,在平时的使用中只需做到保持设备的清洁、保护好接头及电缆、注意检查补偿气囊中的气压即可。无需进行复杂的维修维护,该声源投入市场30多年,其产品质量一直受到广大用户的赞誉。

水声换能器原理

电磁式水声换能器主要利用电场与磁场之间的相互转换作用产生驱动力推动辐射面辐射声波。驱动力由恒定磁场和位于恒定磁场中通过一定交变电流的线圈之间的相互作用力而产生。永磁体和磁钢组成闭环磁路,提供恒定磁场。动圈安装在动圈架上,当动圈通过交流电时,电流与磁场产生作用形成电磁力,电磁力带动动圈做往复振动推动辐射面产生声波。激励源放入水密壳体,并安装辐射面和压力补偿机构,构成电磁式水声换能器。


电磁式水声换能器的特点:

1.激励源工作频率范围宽,可以从几赫兹到几十千赫兹

2.波形失真小,控制方便,可以采用反馈控制实现各种随机振动激励

3.振动位移可以达到毫米级,方便产生大功率甚低频声源

4.系统可靠,维修方便


UW350型水声换能器

UW350具有紧凑、压力补偿式、宽频带操作、 20Hz低起始频率等特点,系统主要由铝青铜制成,使用稀土永久磁铁,可连续工作于188米水深. UW 350放在非磁性壳体内,通过内部空气压缩系统实现闭合压力补偿, UW 350具有高输出功率,出色的波束角指标. UW350被各国海军用于测试声纳性能、对声纳操作员进行培训或进行水声研究,低频机器噪声模拟和水听器校准,可装在拖鱼、潜艇上或作为静态声源。

配套产品包括功率放大器, 电缆,信号生成和分析设备.


UW600型水声换能器

UW 600高功率、超低频声源,采用稀土永磁技术,是世界上最先进的超低频发射器。它根据用户对于工作深度和最低工作频率的不同要求,可有各种不同的配置。工作深度可达200米。UW 600采用放在非磁性壳体内的闭环,内部空气压缩系统进行压力补偿。UW 600 可装在拖鱼、静态靶标、海床安装靶标或装在军舰、潜艇上。UW 600 可工作于爆炸环境中,其爆炸因数为1.5。


SS1000T功率放大器

SS1000T为线性功率放大器,支持连续波输出,在输出连续波时的最大输出功率可达1000VA, 其标准输出为266V、38A, 工作带宽从2Hz到50kHz。在驱动UW350水下声源时,其内置的变压器将输出电压提高到266V、3.8A或400V、2.5A。该设备具有线性度好、失真度低,与所驱动的发射换能器相匹配,对功率放大器和负载提供多种过载保护等优点。

系统供电 220V/50Hz


水密电缆

用于连接SS1000T功率放大器和UW水下声源,为UW提供驱动功率。该水密电缆的外层为聚亚安酯材料,内含两对14AWG双绞线。连接UW350一端的接头为Jupiter水密接头,连接SS1000T一端的为SeaCon(或类似的)航空插头


DP240水下声发生声源与水听器测量

基于DP的Abacus和Quattro硬件平台,大于120dB输入输出动态范围,提供高精度的信号发生和测量功能。DP的SignalSound系统可为水下声学应用产生复杂信号,生成窄带和宽带噪声模拟各种船舶及潜艇相关联声学特征。SignalSound产品可以生成声纳脉冲做为和主动声纳交互的回音中继。外界信号可以导入后重新通过多路播放。测量和记录信号的能力使得其可以用于记录各种试验信号供后处理或者将来的比较。

多频正弦和宽带噪声生成器

频率调制:线性单向、线性双向、对数单向、对数双向,正弦和抖动

频偏/扫频

瞬态脉冲

主动声纳回声重复

为水下声纳目标产生提供了所有必要的功能

高级信号处理和分析能力
