M23C 美国Lansmont(蓝氏) 进口缓冲材料试验机,GBT 8167,ASTM D1596标准,缓冲材料动态压缩试验,最大加速度-静应力曲线测试,缓冲系数-最大应力曲线测试
品牌: Lansmont(美国蓝氏)
型号: M23C
规格: 台面23cm
概述: Lansmont M23C型缓冲材料试验机,是在其标准的M23通用冲击试验系统的基础上,使用专用的压板替代原有的冲击台面,以便进行缓冲材料试验。系统配备标准和轻型两种压板以及满足ASTM D1596 要求的配重质量块。
产品详细

Lansmont(美国蓝氏) 进口缓冲材料动态压缩测试 M23C-01.png



Lansmont(美国蓝氏) 进口缓冲材料动态压缩测试 M23C-02.png


Lansmont(美国蓝氏) 进口缓冲材料动态压缩测试 M23C-03.png




Lansmont(美国蓝氏) 进口缓冲材料动态压缩测试 M23C-04.png



Lansmont(美国蓝氏) 进口缓冲材料动态压缩测试 M23C-05.png



概述

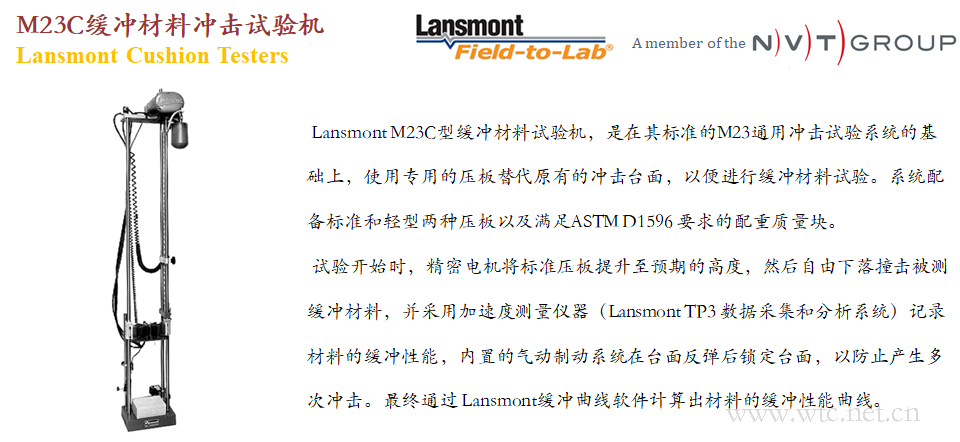

M23C缓冲材料冲击试验机

Lansmont Cushion Testers

Lansmont M23C型缓冲材料试验机,是在其标准的M23通用冲击试验系统的基础上,使用专用的压板替代原有的冲击台面,以便进行缓冲材料试验。系统配备标准和轻型两种压板以及满足ASTM D1596 要求的配重质量块。

试验开始时,精密电机将标准压板提升至预期的高度,然后自由下落撞击被测缓冲材料,并采用加速度测量仪器(Lansmont TP3 数据采集和分析系统)记录材料的缓冲性能,内置的气动制动系统在台面反弹后锁定台面,以防止产生多次冲击。最终通过 Lansmont缓冲曲线软件计算出材料的缓冲性能曲线。


产品特点 Features Highlights:

配备精密提升电机用于压板的提升和定位

配备气动式反弹制动系统,防止二次冲击

配备速度检测器

操作简便的手持式控制器

超高的可靠性和可维护性

全面满足ASTM D1596,GB/T 8167 标准

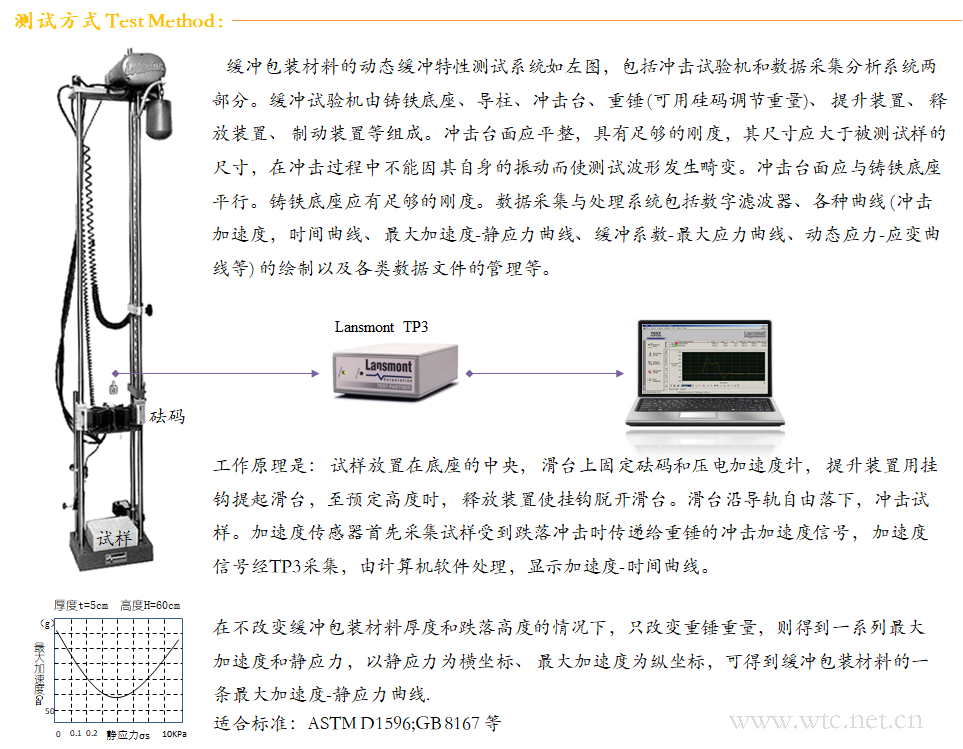

测试方式 Test Method :

缓冲包装材料的动态缓冲特性测试系统如左图,包括冲击试验机和数据采集分析系统两部分。缓冲试验机由铸铁底座、导柱、冲击台、重锤 (可用硅码调节重量)、 提升装置、 释放装置、 制动装置等组成。冲击台面应平整,具有足够的刚度,其尺寸应大于被测试样的尺寸,在冲击过程中不能因其自身的振动而使测试波形发生畸变。冲击台面应与铸铁底座平行。铸铁底座应有足够的刚度。数据采集与处理系统包括数字滤波器、各种曲线 (冲击加速度,时间曲线、最大加速度-静应力曲线、缓冲系数-最大应力曲线、动态应力-应变曲线等) 的绘制以及各类数据文件的管理等。

工作原理是: 试样放置在底座的中央, 滑台上固定砝码和压电加速度计, 提升装置用挂钩提起滑台,至预定高度时, 释放装置使挂钩脱开滑台。滑台沿导轨自由落下,冲击试样。加速度传感器首先采集试样受到跌落冲击时传递给重锤的冲击加速度信号, 加速度信号经TP3采集,由计算机软件处理,显示加速度-时间曲线。

在不改变缓冲包装材料厚度和跌落高度的情况下,只改变重锤重量,则得到一系列最大加速度和静应力,以静应力为横坐标、 最大加速度为纵坐标,可得到缓冲包装材料的一条最大加速度-静应力曲线.



补充材料:


1.缓冲材料动态缓冲特性测试

2.Lansmont抗运输损坏包装设计六步法

3.GBT 8167-2008 包装用缓冲材料动态压缩试验方法

4.ASTM D1596 Standard Test Method for Dynamic Shock Cushioning Characteristics

5.案例-Lansmont M23C 应用于ASTM D1596标准缓冲材料测试

6.美国蓝氏Lansmont产品概要
