美国DP进口,传感器校准系统,中频振动传感器校准系统,中频标准振动台,加速度传感器校准,速度传感器校准,位移传感器校准,测振仪校准,振动模拟源,传感器检定,背靠背,对比法,标准传感器
品牌: DataPhysics(美国迪飞)
型号: DP V4,V20
规格: 10~10000HZ
概述: 美国DP振动传感器校准系统适用于振动加速度传感器,速度传感器,位移传感器,测振仪的首次或例行周期检定/校准.配合标准传感器使用背靠背对比法,ISO 16063-21-2003,GB-T 20485.21-2007,GBT 20485.22-2008,JJG 134-2003,JJG 233-2008,JJG 644-2003,JJG 298-2005
产品详细

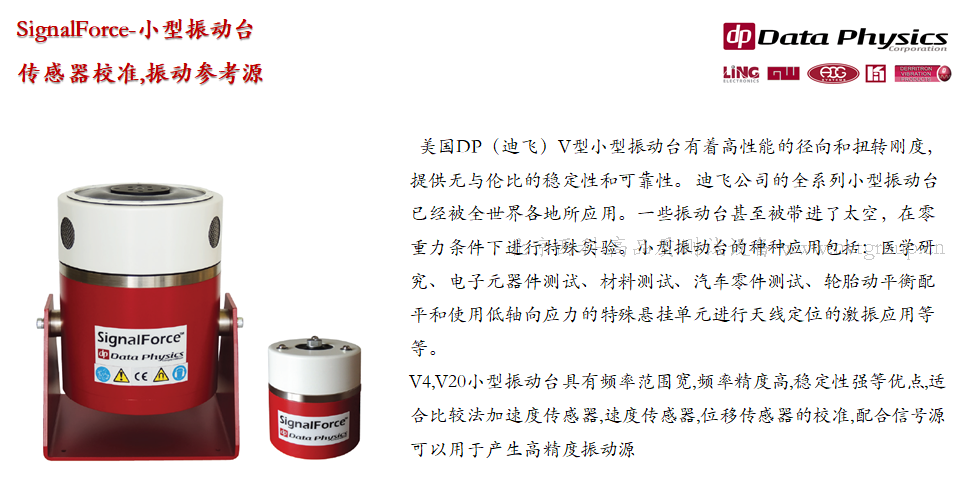

SignalForce-小型振动台 传感器校准,振动参考源

美国DP(迪飞)V型小型振动台有着高性能的径向和扭转刚度,提供无与伦比的稳定性和可靠性。 迪飞公司的全系列小型振动台已经被全世界各地所应用。一些振动台甚至被带进了太空,在零重力条件下进行特殊实验。小型振动台的种种应用包括:医学研究、电子元器件测试、材料测试、汽车零件测试、轮胎动平衡配平和使用低轴向应力的特殊悬挂单元进行天线定位的激振应用等等。V4,V20小型振动台具有频率范围宽,频率精度高,稳定性强等优点,适合比较法加速度传感器,速度传感器,位移传感器的校准,配合信号源可以用于产生高精度振动源


Verification Regulation 检定规程

ISO 16063-21-2003

GB-T 20485.21-2007 振动与冲击传感器校准方法 第21部分 振动比较法校准

GBT 20485.22-2008 振动与冲击传感器校准方法 第 22部分:冲击比较法校准

JJG 134-2003 磁电式速度传感器检定规程

JJG 233-2008 压电加速度计检定规程

JJG 644-2003 振动位移传感器检定规程

JJG 298-2005 中频标准振动台(比较法)检定规程


检定关键指标:

灵敏度幅值和相移检定

灵敏度幅频和相频响应

幅值线性度

年度平稳度


检定其他指标:

安装谐振频率

横向灵敏度

温度响应

声灵敏度

磁灵敏度

基座应变灵敏度


Calibration Standard Accelerometer 校准用标准加速度计

10 mV/g sensitivity, 500g range, 10–32 radial connector, 10–32 tapped holes top and bottom, 85 grams,–60 to +200°F Operation

Frequency Response, ±2% [1] 10 to 10,000 Hz,Linearity ± 1 % F.S.

灵敏度 10mv/g,量程500g,频率范围:10~10000Hz


100 mV/g sensitivity, 50g range, 10–32 radial connector, 10–32 tapped holes top and bottom, 100 grams,–60 to +200°F Operation

Frequency Response, ±2% [4] 10 to 5,000 Hz Hz,Linearity ± 1 % F.S.

灵敏度 100mv/g,量程50g,频率范围:10~5000Hz


检定规程要求:比对法参考加速度计要求

灵敏度幅值和相位不确定度:0.5%

频率响应:2%

幅值线性: 1%

年度稳定度:0.5%


Calibration Shaker 校准用小型振动台

GW-V4/PA30E

推力:17.8N    加速度:91g    位移:5mm   速度:1.49m/s    频率范围:DC-18000Hz    台面螺孔#10-32/M4   动圈:0.02kg


GW-V20/PA300E

推力:155N    加速度:93g    位移:10mm   速度:1.78m/s    频率范围:DC-14000Hz    台面螺孔#10-32/M5   动圈:0.17kg


Calibration Controller 校准用闭环振动控制器

Sine Sweep Range正弦控制频率范围: 0.1 Hz to 20 kHz

Sine Measurement 正弦幅值测量: DC, RMS, Peak, Tracking Filter (Fixed or Proportional)

支持定频,扫频闭环控制,支持随机,冲击控制,自定义通道,频率-幅值测量,频率-相位差测量,幅频曲线,相频曲线


DP901 Hardware 硬件

The 901 hardware’s powerful, real time, distributed digital signal processing engine is ideal for closed loop vibration control.

901硬件具有强大、实时、分布式数字信号处理引擎,是闭环振动控制的理想选择。

The 901 hardware provides up to 5 input channels and one drive channel. Features include: 单盒可支持5个输入,1个输出:

• Standalone real time signal processing 独立实时处理,每盒可单独使用

• Up to 6 channels including two reconfigurable channels (input, output, COLA)

支持到6个通道,其中2个通道可配置为输入或输出或COLA

• Simultaneous recording of time data to on-board SD card during measurements   SD卡同步记录测试数据

• AC or Power over Ethernet   使用AC适配器 或 网线直接供电

• Up to 216 kSamples/s for 80 kHz of alias free bandwidth   216KHz 采样频率,80KHz 分析频率

• 24 bit analog to digital conversion with up to 150 dB dynamic range   24位 AD/DA,150dB动态范围

• Dimensions: 7.32 in. x 4.64 in. x 1.40 in. (18.60 cm x 11.78 cm x 3.57 cm)   尺寸 18.60 cm x 11.78 cm x 3.57 cm


Output Source 开环高精度信号源

美国DP240可输出2路独立激振信号源,并可同步采集分析4路振动信号,系统性能指标高,稳定可靠,全球应用验证,获得广泛好评.高性能信号源:正弦、扫描正弦、宽带随机、噪声、伪随机、促发随机、调频正弦、补偿冲击、瞬变波形、方波、三角波、脉冲等等

*定性振动分析时,也可以使用自用信号源
