频谱分析与常规验收
用于查找振动源、验证产品是否超标、对比不同结构或工况下的频率响应，是动态信号分析最基础的模块。
- 分析
- 自动/互谱、传递函数、相关、直方图
- 分辨率
- Quattro 900 可到 51,200 线
从 Quattro 到 Abacus 900 的分析平台
动态信号分析仪的核心价值，是把现场采集到的振动、冲击、噪声、转速、应变和力信号，转化成可以判断问题的工程数据。Data Physics 900 Series 面向数据采集、动态信号分析和振动控制一体化工作流，适合研发验证、故障定位、生产质检和第三方实验室。
SignalCalc 900 软件可以管理测试项目、样品、客户信息、测试数据和报告。硬件平台支持电压、IEPE、桥路、转速等输入，并由模块内处理器承担实时处理，便于在高通道数、多测试任务和长期数据追溯场景中保持稳定。
FFT 频谱结构模态旋转机械SRS 冲击响应记录回放
硬件平台先按通道数和输入类型选
动态信号分析的第一步不是软件模块，而是确认输入通道、传感器类型、最高频率、是否需要应变桥/转速/声学，以及是否要后续扩展到振动控制。
便携快速测试看 Quattro，高通道和复杂系统看 Abacus，桥路/应变输入看多功能卡。| 平台 | 适合任务 | 技术摘要 |
|---|---|---|

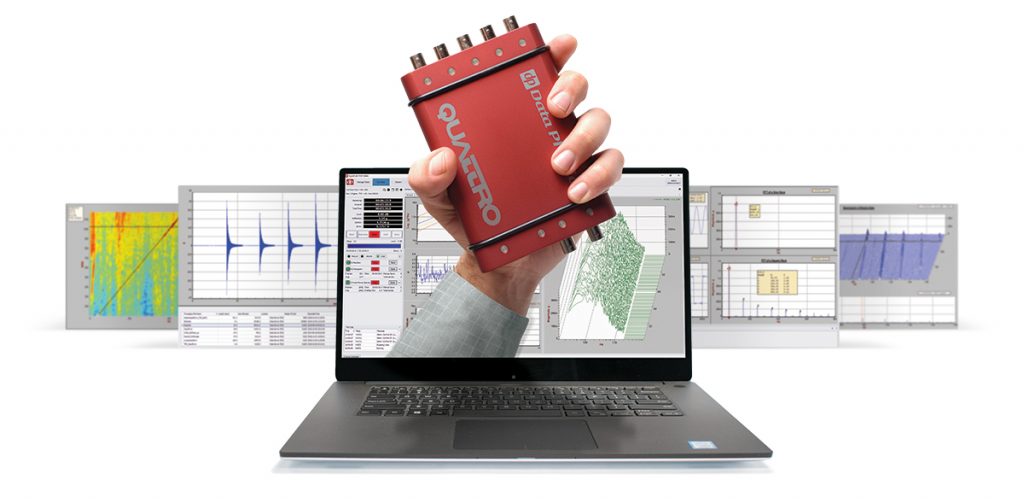

| Quattro | 便携式 2-4 通道现场测试、实验室基础分析 | 2-4 路输入、2 路输出、1 路 tach；24-bit ADC；最高 204.8 kHz；有效频率最高 80 kHz |

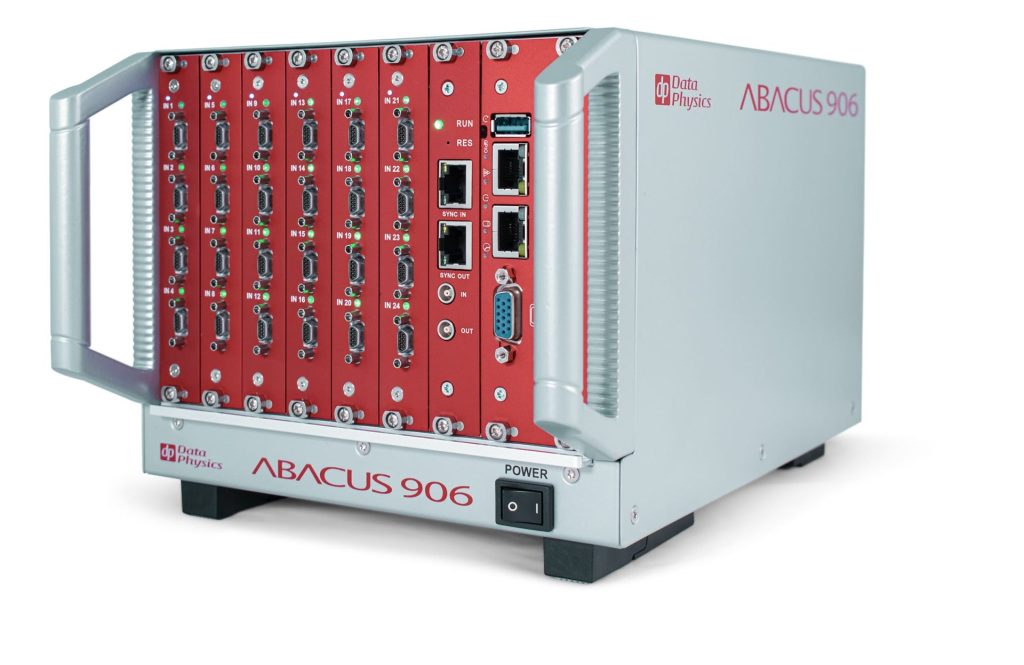

| Abacus 900 | 多通道动态信号分析、振动控制与系统集成 | 单机 4-32 路输入、8 路输出和 8 路 tach；多机同步可扩展；动态范围最高 144 dB |
| SignalCalc 900 | FFT、模态、SRS、阶次、记录回放和报告 | 项目、样品、客户、测试设置和数据统一管理，适合长期追溯 |
| 多功能/桥路输入 | 应变、力、压力、电压、IEPE 混合测试 | 支持 1/4、1/2、全桥；桥压 0 至 +/-5 V；最高 216 kSamples/s |
SignalCalc 软件功能模块
SignalCalc 模块按测试任务划分，覆盖频谱、模态、阶次、SRS、记录回放和多通道计算等功能。
结构与模态分析
用于测量 FRF、模态参数、结构动态特性和薄弱点，适合夹具、设备、零部件、整机结构的动态验证。
- 对象
- FRF、频率、阻尼、振型
- 能力
- 适合 MIMO、相位匹配和多通道测试
旋转机械与阶次分析
用于电机、泵、涡轮、发动机、齿轮箱等旋转设备诊断，关注转速相关振动、阶次谱和动平衡。
- 转速
- 支持 tach 转速输入与阶次瀑布图
- 模式
- RPM、阶次跟踪、动平衡
冲击响应与瞬态事件
用于跌落、碰撞、机械冲击、瞬态峰值捕捉和 SRS 分析，帮助判断产品或包装是否承受异常冲击。
- 事件
- 实验室冲击机与现场瞬态事件
- 采样
- 高采样率记录，适合冲击响应谱
记录回放与时域编辑
用于长时间记录真实工况数据，并在实验室后处理、剪辑、回放或复现，适合现场故障复盘和规范建立。
- 记录
- 最高 204.8 kSamples/s 同步记录
- 编辑
- 剪切、滤波、重采样和回放分析
通道数学与多测量
用于虚拟通道、实时计算、多种分析并行运行和复杂测试流程整合，适合高通道数或自动化测试项目。
- 虚拟通道
- 实时数学运算、滤波、积分/微分
- 并行
- 多种测量在同一输入数据上同步运行
典型测试任务
动态信号分析仪用于把传感器信号转化为频率、幅值、相位、结构响应和合格判定，覆盖研发验证、质量检测、现场记录和故障诊断。
R&D / TROUBLESHOOTING
研发测试与故障定位
用于查找振动、噪声、共振、冲击响应和结构薄弱点。适合汽车零部件、消费电子、航空航天、机械设备和包装运输问题定位。
FFTFRFSRS时域记录
PRODUCTION / QC
生产与质量控制
用于产线振动筛选、异常声振识别、过程质量监控和批量检测。重点不是功能多，而是测试流程稳定、模板可复用、报告可追溯。
模板测试自动报告数据库快速判定
RECORDING / REPLAY
现场数据记录与回放
采集运输、道路、设备运行、机械旋转或冲击事件的真实数据，后续用于实验室复现、疲劳分析、故障复盘和测试规范建立。
长时间记录高速采样回放分析事件捕捉
MODAL / ROTATING
结构模态与旋转机械
面向结构频响、模态参数、阶次分析、动平衡和机械诊断。适合电机、泵、齿轮箱、涡轮、发动机和大型结构件。
模态分析阶次分析动平衡机械诊断
选型前建议准备的信息
选型时需确认硬件通道、传感器类型、采样能力和 SignalCalc 软件模块。
01 HARDWARE硬件平台与通道数
确认需要几路输入、是否同步采集、是否需要便携式 Quattro，或更高通道/更强处理能力的 Abacus 900 平台。
02 INPUTS传感器与输入类型
确认 IEPE 加速度、电压、应变桥、转速、麦克风、力传感器等输入类型，以及量程、供电和校准方式。
03 SOFTWARE软件功能模块
按任务选择 FFT、SRS、结构模态、声学、阶次/RPM、记录回放、通道数学、生产测试等 SignalCalc 功能。
04 WORKFLOW数据管理与报告
确认是否需要测试模板、自动报告、数据库检索、远程接口、历史数据复用，以及与振动控制器联动。
FFT、模态、SRS、阶次分析怎么选
分析方法不是同义词。应先写清工程问题，再确定需要的输入、参考信号、测量方式和结果判据。
频率成分在哪里
用于观察信号由哪些频率组成、不同工况是否超标，以及异常峰值随时间如何变化。单条幅值谱本身不能证明共振来源。
结构为什么会响应
通过输入、响应、相位、FRF 和相干性识别固有频率、阻尼和振型，适合结构动态特性与夹具验证。
冲击会激励哪些系统
将短时瞬态转换为一组单自由度系统的最大响应，用于比较冲击严重度；仍需保留原始时域、采样和滤波信息。
峰值是否跟随转速
将振动与转速倍频关联，适合电机、泵、齿轮箱、涡轮和发动机等旋转机械的阶次跟踪与诊断。
看到峰值后，按证据链继续判断
先排除传感器、安装、量程、窗函数和分辨率问题，再比较输入与响应。改变转速或工况，观察峰值是随阶次移动，还是停留在结构频率；需要时再通过 FRF 或模态测试确认。
峰值是线索，不是最终诊断。| 现象 | 优先检查 | 可能方法 |
|---|---|---|
| 固定频率峰值 | 输入/响应、相位、FRF、相干性 | FFT + 结构/模态 |
| 随转速移动 | tach、阶次、瀑布图、工况 | RPM / 阶次分析 |
| 短时冲击事件 | 时域、触发、脉宽、采样、饱和 | 记录回放 + SRS |
| 多通道结构问题 | 同步、参考通道、输入类型、传感器相位 | FRF / MIMO 模态 |
跨系统选择：若任务是实验室跌落或机械冲击的高速瞬态采集，可比较 Lansmont TP3/TP4；若任务是真实运输路线记录，可比较 SAVER。查看 动态数据采集系统选择指南。
动态信号分析常见问题
FFT 用于观察频率成分；模态分析用于识别结构固有频率、阻尼和振型；SRS 用于评估瞬态冲击对不同固有频率系统的潜在响应；阶次分析用于把旋转机械振动与转速倍频关联。
不一定。峰值也可能来自外部激励、转速阶次、测量链路或信号处理。应结合输入、响应、相位、传递函数、相干性以及工况或转速变化共同判断。
不是同一定位。Data Physics 面向振动、噪声、模态、旋转机械等通用多通道动态采集与实时分析；TP3/TP4 面向实验室跌落、机械冲击和碰撞等短时高动态事件采集。
常见搜索名称：动态数据采集、数据采集仪、Data Physics（DP）信号分析仪。本页面向振动、噪声、模态和旋转机械等多通道采集分析；跌落和机械冲击瞬态采集可同时比较 Lansmont TP3 / TP4。
产品参数概览
动态信号分析仪技术摘要
可查看产品能力、型号范围和典型应用摘要。完整规格、配置建议和报价资料，请提交需求后获取。
Data Physics / SignalCalc 900
动态信号分析仪技术摘要
SignalCalc 900、Abacus 和 Quattro 用于把现场采集到的振动、冲击、噪声、转速、应变和力信号转化为可判断问题的工程数据。
FFT结构模态RPM 阶次SRS记录回放通道数学
2-4 chQuattro 输入通道，含 1 路专用转速通道
204.8 kHzQuattro 900 系列最高采样率
120-150 dB典型动态范围，按带宽和平台配置变化
24 bitADC/DAC；支持 32 bit 浮点处理
SignalCalc 900 模块
- FFT、瀑布图、通道/信号数学和多测量
- 结构模态、FRF、SRS、RPM/阶次和动平衡
- 记录回放、时域编辑、生产测试和远程接口
硬件平台
- Quattro：2-4 输入、2 输出、1 路 tach
- Abacus：单机 4-32 输入，可扩展到高通道系统
- 多功能卡：4 路桥路/电压/IEPE 输入
典型输入
- 电压、IEPE/ICP、TEDS、麦克风、力传感器
- 应变桥：1/4、1/2、全桥；桥压 0 至 +/-5 V
- 转速输入最高可到 200 kHz 或 500 kHz 级别，按硬件配置确认
关键技术摘要
| Quattro 平台 | 2-4 路输入、1 路专用 tach；24-bit ADC；最高采样率 204.8 kHz；最高有效频率 80 kHz；动态范围 120-150 dB。 |
|---|---|
| Abacus 平台 | 单机可配置 4-32 路输入、8 路输出和 8 路 tach；多机同步可扩展到更高通道数；标准最高采样约 107.42 kSPS，可选约 214.82 kSPS。 |
| 输入与量程 | 支持 AC/DC、差分/单端、IEPE/ICP、TEDS；常见输入量程包括 0.1 V、0.31 V、1 V、3.1 V、10 V、31 V；多功能卡支持桥路、电压和 IEPE。 |
| 应变/桥路 | 多功能卡提供 4 路可配置输入，支持 1/4 桥、1/2 桥和全桥；桥压 0 至 +/-5 V；24-bit Sigma Delta ADC；最高 216 kSamples/s。 |
| 软件功能 | FFT、结构模态、SRS、RPM/阶次、瀑布图、记录回放、通道数学、多测量、生产测试、远程接口和自动报告。 |
| 选型前建议准备 | 通道数、传感器类型、最高频率、采样率、是否需要应变桥/转速/声学、记录时长、报告模板和自动化接口。 |
